Симпатичный робот, который умеет решать судоку

Симпатичный робот, который умеет решать судокуСимпатичный робот, который умеет решать судокуСимпатичный робот, который умеет решать судокуРешать судоку — задача не для всех. Новичку может потребоваться несколько часов, чтобы решить простую головоломку судоку. В этой статье мы увидим, как создать простого робота решателя судоку, который может решить любую головоломку за несколько секунд.
Давайте посмотрим короткое обзорное видео.

Для изготовления такого робота нужны следующие
Инструменты и материалы:
-Raspberry Pi 3 В;
-Модуль камеры Raspberry Pi V2;
-Модуль сенсорного экрана Raspberry Pi;
-Небольшой динамик;
-ИК-датчик движения;
Светодиоды;
Блок питания;
-Перемычки;
-Сломанная детская игрушка-робот;
Шаг первый: о судоку
Прежде чем создать собственного робота для решения судоку, давайте рассмотрим правила судоку. В судоку играют на сетке 9 x 9 клеток. Внутри рядов и столбцов находится 9 «квадратов» ( 3х3 ). Каждую строку, столбец и квадрат (по 9 пробелов) необходимо заполнить числами от 1 до 9, не повторяя никаких чисел в строке, столбце или квадрате.
Прежде чем решать какую-либо проблему, мы должны разобраться в проблеме и ее вводе-выводе. В данном случае входом будет изображение головоломки судоку, напечатанное на любом белом документе, изображение которого будет захвачено видеокамерой робота. Это может быть изображение газеты, с головоломкой судоку.
Результатом будет решенная головоломка, которая будет отображаться на экране робота.
Шаг второй: сборка робота
Перед сборкой установите последнюю версию ОС Rasbian на карту памяти. Скачать ее можно перейдя по этой ссылке.
Вставьте карту памяти в raspberry pi.
тело робота можно напечатать на 3D-принтере или взять любое подходящее. Мастер использует сломанную игрушку-робота. К голове робота нужно закрепить экран.

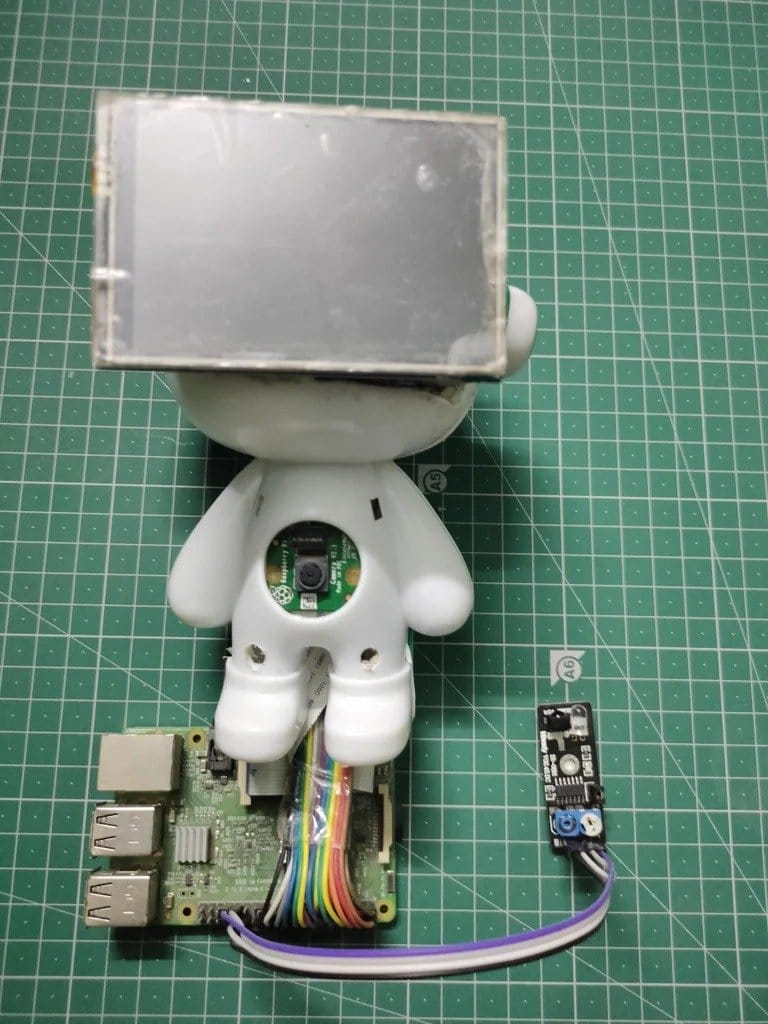

Симпатичный робот, который умеет решать судокуЗатем установить камеру.
Симпатичный робот, который умеет решать судокуК экрану подсоединить перемычки.
Симпатичный робот, который умеет решать судокуЗакрыть заднюю часть корпуса, при этом перемычки и ленточный кабель от камеры должны выходить наружу.
Симпатичный робот, который умеет решать судокуПодключил перемычки к Рассбери, динамику и ИК-датчик движения. Подробно о подключении всех компонентов мастер не пишет, но в сети много подобных инструкций.
Симпатичный робот, который умеет решать судокуШаг третий: решение судоку
Теперь роботу нужен какой-то алгоритм для решения головоломок судоку. здесь будет использоваться отслеживание с возвратом, поскольку это очень эффективно для такого рода приложений. Теперь простой алгоритм поиска с возвратом для решения судоку выглядит так:

Find row, col of an unassigned cell<br>  If there is none, return true
  For digits from 1 to 9
    a) If there is no conflict for digit at row, col
        assign digit to row, col and recursively try fill in rest of grid
    b) If recursion successful, return true
    c) Else, remove digit and try another
  If all digits have been tried and nothing worked, return false
							source: Geeksforgeeks

Этот алгоритм легко реализовать на любом языке программирования. В данном случае мастер использовали python 2.7. Код показан ниже:

class solver:
    def __init__(self,grid):
        self.grid=grid
        self.digits = '123456789'
        self.rows = 'ABCDEFGHI'
        self.cols = self.digits
        self.squares = self.cross(self.rows, self.cols)
        self.unitlist = ([self.cross(self.rows, c) for c in self.cols] +
                    [self.cross(r, self.cols) for r in self.rows] +
                    [self.cross(rs, cs) for rs in ('ABC', 'DEF', 'GHI') for cs in ('123', '456', '789')])
        self.units = dict((s, [u for u in self.unitlist if s in u])
                     for s in self.squares)
        self.peers = dict((s, set(sum(self.units[s], [])) - set([s]))
                     for s in self.squares)
        self.seq=""
    def cross(self,A, B):
        "Cross product of elements in A and elements in B."
        return [a+b for a in A for b in B]

 def test(self):
        "A set of unit tests."
        assert len(self.squares) == 81
        assert len(self.unitlist) == 27
        assert all(len(self.units[s]) == 3 for s in self.squares)
        assert all(len(self.peers[s]) == 20 for s in self.squares)
        assert self.units['C2'] == [['A2', 'B2', 'C2', 'D2', 'E2', 'F2', 'G2', 'H2', 'I2'],
                               ['C1', 'C2', 'C3', 'C4', 'C5', 'C6', 'C7', 'C8', 'C9'],
                               ['A1', 'A2', 'A3', 'B1', 'B2', 'B3', 'C1', 'C2', 'C3']]
        assert self.peers['C2'] == set(['A2', 'B2', 'D2', 'E2', 'F2', 'G2', 'H2', 'I2',
                                   'C1', 'C3', 'C4', 'C5', 'C6', 'C7', 'C8', 'C9',
                                   'A1', 'A3', 'B1', 'B3'])
        print 'All tests pass.'

 def parse_grid(self):
        """Convert grid to a dict of possible values, {square: digits}, or
        return False if a contradiction is detected."""
        ## To start, every square can be any digit; then assign values from the grid.
        values = dict((s, self.digits) for s in self.squares)
        for s,d in self.grid_values().items():
            if d in self.digits and not self.assign(values, s, d):
                return False ## (Fail if we can't assign d to square s.)
        return values

 def grid_values(self):
        "Convert grid into a dict of {square: char} with '0' or '.' for empties."
        chars = [c for c in self.grid if c in self.digits or c in '0.']
        assert len(chars) == 81
        return dict(zip(self.squares, chars))

  def assign(self,values, s, d):
        """Eliminate all the other values (except d) from values[s] and propagate.
        Return values, except return False if a contradiction is detected."""
        other_values = values[s].replace(d, '')
        if all(self.eliminate(values, s, d2) for d2 in other_values):
            return values
        else:
            return False

    def eliminate(self,values, s, d):
        """Eliminate d from values[s]; propagate when values or places <= 2.
        Return values, except return False if a contradiction is detected."""
        if d not in values[s]:
            return values ## Already eliminated
        values[s] = values[s].replace(d,'')
        ## (1) If a square s is reduced to one value d2, then eliminate d2 from the peers.
        if len(values[s]) == 0:
            return False ## Contradiction: removed last value
        elif len(values[s]) == 1:
            d2 = values[s]
            if not all(self.eliminate(values, s2, d2) for s2 in self.peers[s]):
                return False
        ## (2) If a unit u is reduced to only one place for a value d, then put it there.
        for u in self.units[s]:
            dplaces = [s for s in u if d in values[s]]
        if len(dplaces) == 0:
            return False ## Contradiction: no place for this value
        elif len(dplaces) == 1:
            # d can only be in one place in unit; assign it there
                if not self.assign(values, dplaces[0], d):
                    return False
        return values

  def display(self,values):
        "Display these values as a 2-D grid."
        l=[]
        for i in  self.squares:
            l.append(values[i])
        self.seq="".join(l)
        width = 1+max(len(values[s]) for s in self.squares)
        line = '+'.join(['-'*(width*3)]*3)
        for r in self.rows:
            print ''.join(values[r+c].center(width)+('|' if c in '36' else '')
                          for c in self.cols)
            if r in 'CF': print line
        print

 def solve(self): return self.search(self.parse_grid())

 def search(self,values):
        "Using depth-first search and propagation, try all possible values."
        if values is False:
            return False ## Failed earlier
        if all(len(values[s]) == 1 for s in self.squares):
            return values ## Solved!
        ## Chose the unfilled square s with the fewest possibilities
        n,s = min((len(values[s]), s) for s in self.squares if len(values[s]) > 1)
        return self.some(self.search(self.assign(values.copy(), s, d))
            for d in values[s])

  def some(self,seq):
        "Return some element of seq that is true."
        for e in seq:
            if e: return e
        return False

def main():
	sequence = "530070000600195000098000060800060003400803001700020006060000280000419005000080079"
	s=solver(sequence)
	s.display(s.solve())
if __name__ == '__main__': main()

Давайте посмотрим, как использовать этот код. Итак, если у нас есть головоломка, подобная изображенной
Симпатичный робот, который умеет решать судоку мы должны записать цифры по порядку слева направо. Для пробелов мы должны записать в последовательности «0». Таким образом, в этом случае последовательность будет

sequence = "530070000600195000098000060800060003400803001700020006060000280000419005000080079"

После этого, если мы выполним программу, вывод будет:
5 3 4 |6 7 8 |9 1 2
6 7 2 |1 9 5 |3 4 8
1 9 8 |3 4 2 |5 6 7
——+——+——
8 5 9 |7 6 1 |4 2 3
4 2 6 |8 5 3 |7 9 1
7 1 3 |9 2 4 |8 5 6
——+——+——
9 6 1 |5 3 7 |2 8 4
2 8 7 |4 1 9 |6 3 5
3 4 5 |2 8 6 |1 7 9
Шаг четвертый: считывание судоку
Теперь робот знает, как решать головоломку судоку, но ему нужны входные данные. И здесь есть небольшая хитрость. Ему необходимо отсканировать изображение головоломки судоку и получить от него информацию. Для этого нужна помощь в обработке изображений и машинного обучения. нужно обработать захваченное изображение и распознать на нем цифры в определенной последовательности. Затем мы передадим последовательность предыдущей программе решения судоку и получим окончательный результат.
На основании уже готового кода от Майка Деффенбо мастер пишет модифицированный код для raspberry pi:

import cv2<br>import numpy as np
import sys
import time
import math
import random as rn
import copy
from picamera.array import PiRGBArray
from picamera import PiCamera
from sudoku_solve import solver
import os
import threading
import led

def speak(current):
   p = current.reshape(1,81)
   for i in p:
            for j in i:
               os.system("espeak  -w out.wav {0} && aplay out.wav".format(j))
class puzzleStatusClass:
    # this class defines the actual mathematical properties of the sudoku puzzle
    # and the associated methods used to solve the actual sudoku puzzle
    def __init__(self):
        # .current is a 9x9 grid of all solved values for the puzzle
        self.current = np.zeros((9, 9), np.uint8)
        self.currentBackup = np.zeros((9, 9), np.uint8)
        # .last is used to compare to .current to evaluate whether two consecutive OCR results match
        self.last = np.zeros((9, 9), np.uint8)
        # .orig is used to store the state of .current that is obtained from OCR,
        # but before solving for any new values
        self.orig = np.zeros((9, 9), np.uint8)
        # .solve starts off by containing 1-9 in a 9 by 9 grid,
        # by process of elimination .solve will produce the final solution
        self.solve = [[[1, 2, 3, 4, 5, 6, 7, 8, 9] for x in range(9)] for y in range(9)]
        self.solveBackup = []
        # .change is True when the solver algorithm has made a change to .solve
        self.change = True
        # .guess is True when the solver has given up on analytical techniques
        # and has begun randomly guessing at the solution
        self.guess = False

 def checkSolution(self):
        # check puzzle using three main rules
        err = 0  # error code
        # 1) no number shall appear more than once in a row
        for x in range(9):  # for each row
            # count how many of each number exists
            check = np.bincount(self.current[x, :])
            for i in range(len(check)):
                if i == 0:
                    if check[i] != 0:
                        err = 1  # incomplete, when the puzzle is complete no zeros should exist
                else:
                    if check[i] > 1:
                        err = -1  # incorrect, there can't be more than one of any number
                        print "ERROR in row ", x, " with ", i
                        return err
        # 2) no number shall appear more than once in a column
        for y in range(9):  # for each column
            check = np.bincount(self.current[:, y])
            for i in range(len(check)):
                if i == 0:
                    if check[i] != 0:
                        err = 1  # incomplete
                else:
                    if check[i] > 1:
                        err = -1  # incorrect
                        print "ERROR in col ", y, " with ", i
                        return err
        # 3) no number shall appear more than once in a 3x3 cell
        for x in range(3):
            for y in range(3):
                check = np.bincount(self.current[x * 3:x * 3 + 3, y * 3:y * 3 + 3].flatten())
                for i in range(len(check)):
                    if i == 0:
                        if check[i] != 0:
                            err = 1  # incomplete
                    else:
                        if check[i] > 1:
                            err = -1  # incorrect
                            print "ERROR in box ", x, y, " with ", i
                            return err
        return err

class imageClass:
    #this class defines all of the important image matrices, and information about the images.
    #also the methods associated with capturing input, displaying the output,
    #and warping and transforming any of the images to assist with OCR
    def __init__(self):
        #.captured is the initially captured image
        self.captured = []
        #.gray is the grayscale captured image
        self.gray = []
        #.thres is after adaptive thresholding is applied
        self.thresh = []
        #.contours contains information about the contours found in the image
        self.contours = []
        #.biggest contains a set of four coordinate points describing the
        #contours of the biggest rectangular contour found
        self.biggest = None;
        #.maxArea is the area of this biggest rectangular found
        self.maxArea = 0
        #.output is an image resulting from the warp() method
        self.output = []
        self.outputBackup = []
        self.outputGray = []
        #.mat is a matrix of 100 points found using a simple gridding algorithm
        #based on the four corner points from .biggest
        self.mat = np.zeros((100,2),np.float32)
        #.reshape is a reshaping of .mat
        self.reshape = np.zeros((100,2),np.float32)

    def captureImage(self,status):
        #captures the image and finds the biggest rectangle
	camera = PiCamera()
	camera.resolution = (480, 400)
	camera.framerate = 32
	rawCapture = PiRGBArray(camera, size=(480, 400))

# allow the camera to warmup
	time.sleep(0.1)
	#try:
	for frame in camera.capture_continuous(rawCapture, format="bgr", use_video_port=True):
            #rgb, _ = freenect.sync_get_video()
            #cv2.namedWindow("SUDOKU Solver")
            #vc = cv2.VideoCapture(1)
            #if vc.isOpened():  # try to get the first frame
             #   rval, rgb = vc.read()
            #else:
             #   rval = False
            #bgr = cv2.cvtColor(rgb, cv2.COLOR_BGR2R
		image = frame.array
		#cv2.imshow("Frame", image)
		#key = cv2.waitKey(1) & 0xFF
		self.captured = image
		rawCapture.truncate(0)
        #except TypeError:
            #print "No Kinect Detected!"
            #print "Loading sudoku.jpg..."
            # for testing purposes
            #img = cv2.imread("sudoku_test3.png")
            #self.captured = cv2.resize(img, (600, 600))

	# convert to grayscale
		self.gray = cv2.cvtColor(self.captured, cv2.COLOR_BGR2GRAY)
		print "gray"
		# noise removal with gaussian blur
		self.gray = cv2.GaussianBlur(self.gray, (5, 5), 0)
		# then do adaptive thresholding
		self.thresh = cv2.adaptiveThreshold(self.gray, 255, 1, 1, 11, 2)

# find countours in threshold image
		self.contours, hierarchy = cv2.findContours(self.thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

# evaluate all blobs to find blob with biggest area
		# biggest rectangle in the image must be sudoku square
		self.biggest = None
		self.maxArea = 0
		for i in self.contours:
		    area = cv2.contourArea(i)
		    if area > 50000:  # 50000 is an estimated value for the kind of blob we want to evaluate
		        peri = cv2.arcLength(i, True)   #return the perimeter of the contour
		        approx = cv2.approxPolyDP(i, 0.02 * peri, True)
		        if area > self.maxArea and len(approx) == 4:
		            self.biggest = approx
		            self.maxArea = area
		            best_cont = i
	        if status.detect == 20:
                   led.turn_on()
		if status.detect == 25:
		    status.puzzleFound = True
		    print "Sudoku puzzle detected!"
		if self.maxArea > 0:
		    status.noDetect = 0  # reset
		    status.detect += 1
		    # draw self.biggest approx contour
		    if status.completed:
		        cv2.polylines(self.captured, [self.biggest], True, (0, 255, 0), 3)
		    elif status.puzzleFound:
		        cv2.polylines(self.captured, [self.biggest], True, (0, 255, 255), 3)
		    else:
		        cv2.polylines(self.captured, [self.biggest], True, (0, 0, 255), 3)
		    self.reorder()  # reorder self.biggest
		else:
		    status.noDetect += 1
		    if status.noDetect == 20:
                        led.turn_off()
		        print "No sudoku puzzle detected!"
		    if status.noDetect > 50:
		        #status.restart = True
			pass
		"""if status.detect == 25:
		    status.puzzleFound = True
		    print "Sudoku puzzle detected!"""
		if status.beginSolver == False or self.maxArea == 0:
		    cv2.imshow('sudoku', self.captured)
		    key = cv2.waitKey(10)
		    if key == 27:
		        sys.exit()
		if status.puzzleFound == True:
			camera.close()
			break

 def reorder(self):
        #reorders the points obtained from finding the biggest rectangle
        #[top-left, top-right, bottom-right, bottom-left]
        a = self.biggest.reshape((4,2))
        b = np.zeros((4,2),dtype = np.float32)

        add = a.sum(1)
        b[0] = a[np.argmin(add)] #smallest sum
        b[2] = a[np.argmax(add)] #largest sum

        diff = np.diff(a,axis = 1) #y-x
        b[1] = a[np.argmin(diff)] #min diff
        b[3] = a[np.argmax(diff)] #max diff
        self.biggest = b

   def perspective(self):
        #create 100 points using "biggest" and simple gridding algorithm,
        #these 100 points define the grid of the sudoku puzzle
        #topLeft-topRight-bottomRight-bottomLeft = "biggest"
        b = np.zeros((100,2),dtype = np.float32)
        c_sqrt=10
        if self.biggest.any == None:
            self.biggest = [[0,0],[640,0],[640,480],[0,480]]
        tl,tr,br,bl = self.biggest[0],self.biggest[1],self.biggest[2],self.biggest[3]
        for k in range (0,100):
            i = k%c_sqrt
            j = k/c_sqrt
            ml = [tl[0]+(bl[0]-tl[0])/9*j,tl[1]+(bl[1]-tl[1])/9*j]
            mr = [tr[0]+(br[0]-tr[0])/9*j,tr[1]+(br[1]-tr[1])/9*j]
##            self.mat[k,0] = ml[0]+(mr[0]-ml[0])/9*i
##            self.mat[k,1] = ml[1]+(mr[1]-ml[1])/9*i
            self.mat.itemset((k,0),ml[0]+(mr[0]-ml[0])/9*i)
            self.mat.itemset((k,1),ml[1]+(mr[1]-ml[1])/9*i)
        self.reshape = self.mat.reshape((c_sqrt,c_sqrt,2))

    def warp(self):
        #take distorted image and warp to flat square for clear OCR reading
        mask = np.zeros((self.gray.shape),np.uint8)
        kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE,(11,11))
        close = cv2.morphologyEx(self.gray,cv2.MORPH_CLOSE,kernel)
        division = np.float32(self.gray)/(close)
        result = np.uint8(cv2.normalize(division,division,0,255,cv2.NORM_MINMAX))
        result = cv2.cvtColor(result,cv2.COLOR_GRAY2BGR)
        output = np.zeros((450,450,3),np.uint8)
        c_sqrt=10
        for i,j in enumerate(self.mat):
            ri = i/c_sqrt
            ci = i%c_sqrt
            if ci != c_sqrt-1 and ri != c_sqrt-1:
                source = self.reshape[ri:ri+2, ci:ci+2 , :].reshape((4,2))
                dest = np.array( [ [ci*450/(c_sqrt-1),ri*450/(c_sqrt-1)],[(ci+1)*450/(c_sqrt-1),
                            ri*450/(c_sqrt-1)],[ci*450/(c_sqrt-1),(ri+1)*450/(c_sqrt-1)],
                            [(ci+1)*450/(c_sqrt-1),(ri+1)*450/(c_sqrt-1)] ], np.float32)
                trans = cv2.getPerspectiveTransform(source,dest)
                warp = cv2.warpPerspective(result,trans,(450,450))
                output[ri*450/(c_sqrt-1):(ri+1)*450/(c_sqrt-1) , ci*450/(c_sqrt-1):(ci+1)*450/
                       (c_sqrt-1)] = warp[ri*450/(c_sqrt-1):(ri+1)*450/(c_sqrt-1) ,
                        ci*450/(c_sqrt-1):(ci+1)*450/(c_sqrt-1)].copy()
        output_backup = np.copy(output)
        cv2.imshow('output',output)
        key = cv2.waitKey(1)
        self.output = output
        self.outputBackup = output_backup

  def virtualImage(self, puzzle,status):
        # output known sudoku values to the real image
        j = 0
        tsize = (math.sqrt(self.maxArea)) / 400
        w = int(20 * tsize)
        h = int(25 * tsize)
        for i in range(100):
            ##            x = int(self.mat[i][0]+8*tsize)
            ##            y = int(self.mat[i][1]+8*tsize)
            x = int(self.mat.item(i, 0) + 8 * tsize)
            y = int(self.mat.item(i, 1) + 8 * tsize)
            if i % 10 != 9 and i / 10 != 9:
                yc = j % 9
                xc = j / 9
                j += 1
                if puzzle.original[xc, yc] == 0 and puzzle.current[xc, yc] != 0:
                    string = str(puzzle.current[xc, yc])
                    cv2.putText(self.captured, string, (x + w / 4, y + h), 0, tsize, (0, 0, 0), 2)
        if status.completed:
            #pl=self.Path.split('.')
            #name=pl[0]+"_solved."+pl[1]
	    name= "solve"+str(rn.randint(0,5000))+".jpg"
	    print name
            cv2.imwrite(name, self.captured)
            led.turn_off()
            #os.system("espeak -g 5 -w out.wav 'I have solved the puzzle' && aplay out.wav")
            os.system("mplayer solved.mp3")
	    #t1=threading.Thread(target=speak, args=(puzzle.current,))
            #t1.start()
        cv2.imshow('sudoku', self.captured)
        """p = puzzle.current.reshape(1,81)
        for i in p:
            for j in i:
               os.system("espeak  -w out.wav {0} && aplay out.wav".format(j))"""
        key = cv2.waitKey(1000000000)
        if key == 27:
           #sys.exit()
	   cv2.destroyAllWindows()
        #t1.join()
class OCRmodelClass:
    #this class defines the data used for OCR,
    #and the associated methods for performing OCR
    def __init__(self):
        samples = np.loadtxt('generalsamples.data',np.float32)
        responses = np.loadtxt('generalresponses.data',np.float32)
        responses = responses.reshape((responses.size,1))
        #.model uses kNearest to perform OCR
        self.model = cv2.KNearest()
        self.model.train(samples,responses)
        #.iterations contains information on what type of morphology to use
        self.iterations = [-1,0,1,2]
        self.lvl = 0 #index of .iterations

    def OCR(self,status,image,puzzle):
        #preprocessing for OCR
        #convert image to grayscale
        gray = cv2.cvtColor(image.output, cv2.COLOR_BGR2GRAY)
        #noise removal with gaussian blur
        gray = cv2.GaussianBlur(gray,(5,5),0)
        image.outputGray = gray

        #attempt to read the image with 4 different morphology values and find the best result
        self.success = [0,0,0,0]
        self.errors = [0,0,0,0]
        for self.lvl in self.iterations:
            image.output = np.copy(image.outputBackup)
            self.OCR_read(status,image,puzzle)
            if self.errors[self.lvl+1]==0:
                self.errors[self.lvl+1] = puzzle.checkSolution()
        best = 8
        for i in range(4):
            if self.success[i] > best and self.errors[i]>=0:
                best = self.success[i]
                ibest = i
        print "success:",self.success
        print "errors:",self.errors

        if best==8:
            print "ERROR - OCR FAILURE"
            status.restart = True
        else:
            print "final morph erode iterations:",self.iterations[ibest]
            image.output = np.copy(image.outputBackup)
            self.lvl = self.iterations[ibest]
            self.OCR_read(status,image,puzzle)
            cv2.imshow('output',image.output)
            key = cv2.waitKey(1)

 def OCR_read(self,status,image,puzzle):
        #perform actual OCR using kNearest model
        thresh = cv2.adaptiveThreshold(image.outputGray,255,1,1,7,2)
        if self.lvl >= 0:
            morph = cv2.morphologyEx(thresh,cv2.MORPH_ERODE,None,iterations = self.lvl)
        elif self.lvl == -1:
            morph = cv2.morphologyEx(thresh,cv2.MORPH_DILATE,None,iterations = 1)

 thresh_copy = morph.copy()
        #thresh2 changes after findContours
        contours,hierarchy = cv2.findContours(morph,cv2.RETR_LIST,cv2.CHAIN_APPROX_SIMPLE)
        thresh = thresh_copy

  puzzle.current = np.zeros((9,9),np.uint8)

    # testing section
        for cnt in contours:
            if cv2.contourArea(cnt)>20:
                [x,y,w,h] = cv2.boundingRect(cnt)
                if  h>20 and h<40 and w>8 and w<40:
                    if w<20:
                        diff = 20-w
                        x -= diff/2
                        w += diff
                    sudox = x/50
                    sudoy = y/50
                    cv2.rectangle(image.output,(x,y),(x+w,y+h),(0,0,255),2)
                    #prepare region of interest for OCR kNearest model
                    roi = thresh[y:y+h,x:x+w]
                    roismall = cv2.resize(roi,(25,35))
                    roismall = roismall.reshape((1,875))
                    roismall = np.float32(roismall)
                    #find result
                    retval, results, neigh_resp, dists = self.model.find_nearest(roismall, k = 1)
                    #check for read errors
                    if results[0][0]!=0:
                        string = str(int((results[0][0])))
                        if puzzle.current[sudoy,sudox]==0:
                            puzzle.current[sudoy,sudox] = int(string)
                        else:
                            self.errors[self.lvl+1]=-2 #double read error
                        self.success[self.lvl+1]+=1
                        cv2.putText(image.output,string,(x,y+h),0,1.4,(255,0,0),3)
                    else:

class solverStatusClass:
    #this class defines the status of the main loop
    def __init__(self):
        #.beginSolver becomes true when the puzzle is completely captured and ready to solve
        self.beginSolver = False
        #.puzzleFound becomes true when the puzzle is thought to be found but not yet read with OCR
        self.puzzleFound = False
        #.puzzleRead becomes true when OCR has confirmed the puzzle
        self.puzzleRead = False
        #.restart becomes true when the main loop needs to restart
        self.restart = False
        #.completed becomes true when the puzzle has been solved
        self.completed = False
        #.number of times imageClass.captureImage() detects no puzzle
        self.noDetect = 0
        #.number of times imageClass.captureImage() detects a puzzle
        self.detect = 0

def main():
  try:
    reader = OCRmodelClass()
    while True:
        speak = 0
      #try:
        status = solverStatusClass()
        while status.beginSolver == False:
            #status = solverStatusClass()
            puzzle = puzzleStatusClass()
            image = imageClass()
            print "Waiting for puzzle..."
            while status.puzzleFound == False:
                image.captureImage(status)
                if status.restart == True:
                    break
            while status.puzzleRead == False and status.puzzleFound == True :
                if speak != 1:
                   os.system("espeak -g 5 -w out.wav 'I found a puzzle' && aplay out.wav")
		speak = 1
                time.sleep(2)
		print "Reading"
                #image.captureImage(status)
                image.perspective()
                image.warp()
                reader.OCR(status, image, puzzle)
                if status.restart == True:
                    print "Restarting..."
                    break
                elif np.array_equal(puzzle.current, puzzle.last):
                    status.beginSolver = True
                    status.puzzleRead = True
                    print puzzle.current
                    puzzle.original = np.copy(puzzle.current)
                    #image.virtualImage(puzzle)
                else:
                    print "Rechecking for Puzzle Match..."
                    puzzle.last = np.copy(puzzle.current)

     if status.beginSolver == True:
                os.system("espeak -g 5 -w out.wav 'I have recognised the puzzle and now I am trying to solve it' && aplay out.wav")
		print "solving start"
	        s=puzzle.original.reshape(1,81)
	        s=s.astype("S")
	        l = s.tolist()
	        p = "".join(l[0])

	        sudo_solver = solver(p)
	        sudo_solver.display(sudo_solver.solve())
	        status.completed = True

	        solved_seq = np.fromstring(sudo_solver.seq, np.int8) - 48
	        solved_seq=solved_seq.reshape(9,9)
	        puzzle.current = np.copy(solved_seq)
	        print puzzle.current
	        """p = puzzle.current.reshape(1,81)
	        for i in p:
                   for j in i:
                      os.system("espeak  -w out.wav {0} && aplay out.wav".format(j))"""
	        puzzle.solve = np.copy(solved_seq)
	        #image.virtualImage(puzzle)
		print "puzzle solved"
		"""if status.completed:
			cv2.polylines(image.captured, [self.biggest], True, (0, 255, 0), 3)
		elif status.puzzleFound:
			cv2.polylines(image.captured, [self.biggest], True, (0, 255, 255), 3)"""

		image.perspective()
		image.virtualImage(puzzle,status)

	        #image.captureImage(status)
	        #if image.maxArea > 0:
	      	"""except:
	        print "Error occured, restarting....."
		continue"""
  except AttributeError:
      os.system("espeak -g 5 -w out.wav 'I am unable to recognise it ,please show me again' && aplay out.wav")
	main()

  except KeyboardInterrupt:
     led.turn_off()

if __name__ == '__main__': main()

Так же нужно установить несколько библиотек и инструментов Python:

openCV2 (apt-get install python-opencv)
picameraespeak (apt-get install espeak)

Не забудьте сохранить код решателя судоку в том же каталоге, что и «sudoku-solve.py». Вам также понадобятся несколько обученных файлов для запуска этого кода. Вы можете найти все это здесь.
Скачать все файлы:
generalresponses.data
generalsamples.data
sudoku_solve.py
main.py
Просто скачайте эти файлы и сохраните их в той же папке. Затем запустите программу main.py.
Симпатичный робот, который умеет решать судокуШаг пятый: анимация лица
Для анимации лица мастер использовал библиотеку Pygame от python, и на основе распознавания движения, обнаруженного ИК-датчиком, робот изменяет анимацию и преобразует вступление в речь (считывание в решение и отображение).
Все готов. В дальнейшем мастер представил свое устройство на выставке «Kolkata Mini Makers Faire 2019» в Восточной Индии. Также устройство появилось на первой обложке в 98-м выпуске официального журнала Raspberry Pi «The Magpi».

Столото

SamoDelnik

Только те, кто предпринимают абсурдные попытки, смогут достичь невозможного. - Альберт Эйнштейн
